Как обжать интернет кабель в домашних условиях

Обжать кабель для интернета своими руками может понадобиться по разным причинам.

В каких-то случаях требуется заменить сломанный наконечник на проводе провайдера, потому что он износился.

Кто-то пытается подключить ПК к роутеру, с помощью витой пары. Некоторые ищут эту информацию, когда желают создать локальную сеть у себя дома.

В любом случае прежде чем переходить к самому процессу построения сети или ремонта провода, необходимо понять некоторые вещи.

Например:

  • Каких видов бывает витая пара и что это такое. Иначе, как разобраться какой провод нужно купить?
  • Что требуется для обжимки кабеля? Нужно понимать какие коннекторы и инструменты сейчас используются.
  • Какие виды обжимки бывают? От того для каких целей надо обжать кабель и зависит вид обжимки.
  • Как обжать кабель для интернет в домашних условиях? Наверняка не все обычные пользователи хранят дома специальное оборудование.

Прочитав эту информацию, вы можете быть уверены, что процесс обжимки витой пары станет простым и понятным. Вы с лёгкостью сможете восстановить своё интернет-соединение или объединить домашние компьютеры в локальную сеть.

Определение

Витая пара — это один из видов кабелей связи. Чаще всего используется при создании компьютерных и интернет-сетей.

Крайне дешёвое производство и лёгкость монтажа обеспечивают его повсеместное использование: в офисах, квартирах, телефонии, телевидения.

Различают однопарные кабели (внутри используется только два сплетённых провода) и многопарные — свыше двух пар проводников.

Что использовать дома

Стандарты кабельной продукции видам экранирования

В домашних и офисных условиях используется (как правило) 4-контактный кабель.

Самый дешёвый вид из всех — это кабель стандарта UTP.

Он не имеет никакого экранирования, прокладывается обычно в стенах, кабель-каналах и очень чувствителен к любым электромагнитным излучениям.

Более совершенный — это кабель стандарта FTP. Внутри используется экранирующая обмотка всех жил витой пары. Подобная схема защиты делает вид устойчив к электромагнитным излучениям и может использоваться для внутренних внешних работ, в зависимости от материала изготовления внешней оболочки. Его можно прокладывать как в кабельный плинтус, так и по стенам на крепления.

Самый защищённый стандарт — это STP. Он имеет экран для каждой пары жил отдельно и общий экран в виде сетки. Очень часто используется в промышленности и дата-центрах.

Это интересно! Компьютерный стол своими руками: чертежи с размерами деталей и видео-инструкция!

Категории по пропускной способности

Витая пара также делится на категории, в зависимости от её пропускной способности.

Для создания домашней локальной сети достаточно использовать cat 5 или 5e. В офисах компаний обычно используются 5, 5e, реже 6, 6a, а 7 и 7а.

Пропускная способность витой пары по категориям:

  • Cat 5 — пары работают с частотой до 100 мгц, пропускают до 100 мегабит в секунду;
  • Cat 5e — пары с рабочей частотой до 125 мгц, пропускает до 1 тыс. мегабит в секунду (1 гигабит в секунду).;
  • Cat 6 и Cat 6a — пары работают с частотой 250 и 500 мгц соответственно, могут пропускать до 10гигабит в секунду;
  • Cat 7 и 7a — пары работают с частотой 600 и 1200 мгц соответственно, могут пропускать до 100 гигабит в секунду.

Самой популярной из них на момент написания статьи является витая пара FTP Cat 5e, потому что она может пропускать данные со скорость до 1 гигабит/сек и при этом достаточно дешёвая. Именно этот кабель стоит приобретать для создания локальной компьютерной сети или подключения ПК к роутеру.

Что такое обжим витой пары

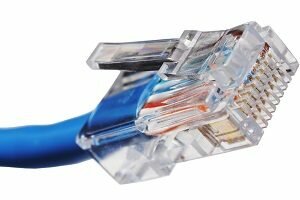

Обжим витой пары или опрессовка — это процесс, во время которого кабель очищается от внешней изоляции, распрямляются и раскручиваются жилы, а затем устанавливаются в разъем 8P8C (он же коннектор RJ45) и зажимаются.

Эта процедура может понадобиться в нескольких случаях, например:

  • на вашем интернет-кабеле сломался разъем;
  • вы решили соединить два компьютера в проводную локальную сеть;
  • вам необходимо подключить компьютер к роутеру через кабель;
  • требуется удлинить провод через розетку;
  • и во многих других.

Сделать обжимку интернет-провода в домашних условиях несложно, однако, для идеального результата потребуются некоторые инструменты и комплектующие, а именно:

  • витая пара нужной длины;
  • пресс-клещи (кримпер);
  • один или два разъёма (лучше купить про запас несколько штук).

На данный момент используются два вида опрессовки кабеля. Один из них называется прямой, а другой перекрёстный (или кросс-обжим). Они различаются распиновкой жил в разъёме и применении на практике.

Это интересно! Штробление стен под проводку: инструменты и виды поверхностей, видео-инструкция

Прямой straight обжим или «компьютер-хаб»

Этот вид используется для соединения двух разных видов устройств, то есть при подключении:

  • компьютера к роутеру;
  • телевизора к роутеру;
  • компьютера к коммутатору;
  • роутера к коммутатору;
  • компьютера к модему.

Он называется «прямым» потому что на обоих штекерах провода жилы в рж 45 будут располагаться в одинаковом порядке:

Этот тип распиновки применяется для соединения со скоростью передачи данных до 1 гбит/сек. В домашних условиях чаще всего straight обжим используется для построения локальной сети по оптоволоконному кабелю.

Поскольку большинство провайдеров предлагает тарифы со скоростью до 100 мбит/сек, они используют другую разводку, в которой задействованы только 1, 2, 3 и 6 жилы.

Если вы ремонтируете интернетовский кабель, проведённый монтажниками, то придётся использовать этот вариант:

Всегда внимательно осматривайте патч корд, который прокладывает провайдер.

В случае если они используют двухпарную обжимку, при условии, что вы сможете переобжать на все 4 пары, скорости вам это не прибавит, а мороку с запихиванием всех 8 проводов обеспечит.

Перекрёстный cross обжим или «компьютер-компьютер»

Используется для подключения устройств одного типа друг к другу, например:

  • компьютер — компьютер;
  • роутер — роутер;
  • телевизор — компьютер.

Называется так из-за перекрёстного расположения жил в разъёме. Один конец обжимается, как при прямом соединении, а другой в изменённой последовательности.

При кросс-обжиме всегда берутся все 8 жил, на рисунке изображён способ, который допускает скорость до 1 Гигабит/сек. Если оборудование не работает с такой пропускной способностью, то скорость будет уменьшена.

Теперь, когда удалось определиться какой нужно использовать патч-корд, выяснили необходимую распиновку и скольки жильный способ применять, можно перейти к самому процессу.

Использование клещей

Самый правильный вариант при опрессовке штекера RJ-45 и витой пары — это воспользоваться специальными щипцами.

На профессиональном языке они называются кримпер.

Название происходит от английского слова crimper — обжимать.

Почему стоит обжать именно клещами для опрессовки:

  1. Удобство — обладают удобной формой и настолько простые в эксплуатации, что воспользоваться может каждый.
  2. Экономия времени — собраны все виды кусачек, которые позволят провести три процедуры одним инструментом.
  3. Безопасность — ими невозможно себе навредить, только если специально не совать палец в отрезные кусачки.

Всё приготовлено, теперь приступаем к обжатию.

Для этого необходимо:

  1. Откусить старый коннектор, его можно использовать, как образец распиновки жил. Если такого нет, то можно переходить к следующему шагу.
  2. Зачистить жилы от внешней оболочки. Длина зачищенных проводков должна ровняться длине разъёма или чуть меньше, но не больше. Нужно отмерить длину от отрезанного края и вставить провод в зону для зачистки. Теперь следует надкусить кабель, вынуть из клещей и снять внешнюю оболочку.
  3. Цветные жилы, как мы уже знаем, внутри кабеля скручены. Их надо аккуратно распутать и выровнять. Если их длина различается, то обязательно нужно укоротить слишком длинные.
  4. Не вставляя в разъем, необходимо расположить проводки в той последовательности, в которой будет проводиться обжимка.
  5. Далее, надо вставить жилы в коннектор. Вставлять следует так, чтобы часть внешней оплётки залезла внутрь. В таком случае вилка будет крепкой и кабель не вылетит при использовании.
  6. Дальше надо аккуратно поместить кабель с коннектором в зону для обжимки сетевого кабеля и крепко сжать ручки кримпера. Во время этого движения ножи клещей разжимают клеммы коннектора, которые прорезают изоляцию проводников и закрепляют их в разъёме.
  7. Последний шаг — это проверить, что работа выполнена качественно. Пошевелите разъем рж 45, если никакие жилы не выскочили со своих мест и он не отпал, значит, все хорошо.

Установите обжатый шнур в порт и проверьте наличие соединения. Если лампочки LAN или WAN порта заморгали, появился интернет или нужное устройство появилось в сети, кабель обжат правильно.

Это интересно! Электропроводка в квартире своими руками — пошаговая инструкция

Применение отвертки

Воспользоваться кримпером для опрессовки — это профессионально. Однако, далеко не у каждого человека он есть в наличии..

На такой случай есть простая инструкция, как заменить джек RJ45 с помощью отвёртки в домашних условиях.

Подготовительная последовательность такая же, как и в предыдущем варианте:

  • отрезать коннектор, если есть;
  • зачистить от внешней изоляции, например, ножом и плоскогубцами;
  • выровнять длину проводков;
  • расположить жилы в соответствии с нужной разводкой;
  • вставить провод в штепсель RJ45.

Дальше, надо обязательно проверить, как встали проводники. Если порядок соблюдён и каждый находится в своей дорожке и касается золотистой клеммы, переходим к обжимке. Нужно положить разъем на стол таким образом, чтобы защёлка была снизу. Взять отвёртку и надавать на крепление в разъёме, которое зафиксирует сам кабель в коннекторе.

После этого, той же отвёрткой, необходимо поочерёдно продавливать клеммы разъёмы по одной. Делать надо так, чтобы контакт клеммы пробивал изоляцию жилы и становился с проводом одним целым.

Выполнять этот шаг нужно особо внимательно и рассчитывать силу при каждом нажатии, чтобы не пережать клемму и не сломать разъем.

Как только были зажаты все 8 жил, требуется проверить работу.

Для начала оцените фиксацию, чтобы коннектор не болтался на кабеле и не слетал с него. Если физически все выглядит прекрасно, то можно проверить остальное.

Сделать это можно разными способами, в зависимости от того для каких целей делалась обжимка.

Если делали провод для соединения компьютера с роутером, то подсоедините один штепсель в разъем WAN на роутере, а второй в Ethernet — разъем на PC. При положительном результаты лампочки «заморгают» и вы сможете установить Internet-соединение.

Как показывает практика, произвести самостоятельный ремонт интернет-кабеля совершенно несложно. Эта процедура не требует каких-то особенных знаний, главное, разобраться какая разводка жил будет использоваться.

В остальном дело техники, вы можете обжимать интернет-провод с помощью специального обжимателя или ограничиться простой отвёрткой. Конечно, в первом варианте сделать это можно быстрее. Но главная фишка второго заключается в том, чтобы не покупать инструмент. Метод особенно актуален для тех, кому не надо выполнять эту работу постоянно.

Смотрите видео, в котором специалист подробно разъясняет, как обжать кабель для интернета своими руками:
